Центральный стадион
ГУП МНИИП «Моспроект-4» / Populous
Авторский коллектив
Архитектурные решения:
ГУП МНИИП «Моспроект-4»
А.В. Боков, Д.В. Буш, С.Н. Чуклов, В.И. Валуйских, А.В. Орлов, В.Н. Тулупов, Ю.В. Олофинская, К.В. Ланина, И.В. Афонина, Е.Н. Инжеватова, И.Е. Гришина;
Компания Populous Ltd.
Д. Барроу, Н. Рейнольдс, Д. Лавелл, А. Хоппе, Г. Роботам, К. Лорка, С. Трейси, И. Гринберг, А. Керешун, Д. Шипухина, П. Тоеринг, К. Трейнор, Т. Ривес, Д. Кол, С. Кумпатеску, Э. Маккинтош

Инженерные решения:
ГУП МНИИП «Моспроект-4»
Д.С. Рылёв, Е.Е. Бекмухамедов, А.Н. Авдонин, Е.Н. Захарова, А.Э. Эксузян, А.Б. Наумычева, Е.П. Субботина;
Группа компаний АЛТ
В.И. Капранов, О.Н. Пинчук, Д.В. Соколянский, С.Е. Журков, Р.С. Сафаров, Д.В. Чекулаев, В.В. Мельчеков, Д.Г. Ахунов;
ООО «ПИК «Терминал» Моспромстрой
Т.А. Дворецкая, Д.А. Богданов;
Buro Happold
С. Мейси, И. Тавенер, П. Собиески, С. Гелвер, Т. Хоптон, Л. Смит, Г. Марч, Ю. Шульц, А. Миахин, К. Грант, Р. Камерон, П. Лукаш
Конструкторские решения:
ООО «ГК-Техстрой»
М.И. Кельман, А.С. Проскурин, П.Е. Золотов, Л.И. Яковлева, С.И. Уборевич-Боровская, А.В. Сомов, О.Е. Лбов, В.Д. Доронкина;
Buro Happold
М. Берчал, Р. Амфлет, П. Торжински,Т. Финли
Технологические решения (спортивная и медицинская технология):
OOO «Институт спортивных сооружений»
Е.Я. Акуленко, А.С. Нефагин, Д.С. Силантьев, И.К. Асфандиярова
Технологические решения (предприятия общественного питания):
OOO «Институт спортивных сооружений»
Л.Л. Росуховская, А.С. Савина, А.Е. Хван
Технология и инженерные системы футбольного поля:
ЗАО Компания «ИнтерСпортСтрой»
В.Г. Пакин, Э.В. Краснов, В.В. Савенков, И.Ю. Облачков, Ю.М. Харламов, А.Д. Беляев, В.А. Гостев
Проектирование: 2010
Архитектурная концепция Центрального стадиона была разработана консорциумом в составе: ГУП МНИИП «Моспроект-4», архитектурное бюро Populous (Великобритания), специалист по управлению проектами компания Botta Management Group (Швейцария), строительная компания-подрядчик ЗАО «Объединение Ингеоком».
Все участники консорциума, созданного специально для участия в тендере на строительство главного олимпийского стадиона, имеют большой опыт в реализации проектов подобного уровня, в том числе олимпийских.
Одним из важнейших вопросов, на который эксперты обращали особое внимание, было постолимпийское использование сооружения. Центральный стадион спроектирован не только с учетом возможности проведения мероприятий, связанных с Олимпиадой 2014 года, но и с учетом последующей эксплуатации: по необходимости Центральный стадион может трансформироваться с изменением числа зрительских мест и функционального зонирования.
Заложенные в проектах решения обеспечивают высокий уровень комфорта для участников и гостей Олимпиады, а также учитывают потребности людей с ограниченными возможностями.
Центральный Олимпийский стадион изначально проектировался как одно из самых грандиозных сооружений Олимпийских игр, их архитектурный символ. Его композиция абсолютно уникальна для России.

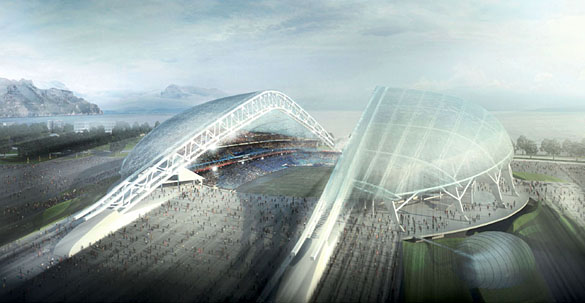

Полупрозрачная поликарбонатная кровля придаст его облику схожесть со снежной вершиной, гармонично вливающейся в панораму Кавказских гор.
В соответствии с концепцией Олимпийских игр 2014 года ему отведена одна из доминирующих ролей. Представленное сооружение — не просто спортивные объекты, это, по существу, театральные подмостки, на которых будут проходить спортивные действа, и зрители должны непременно ощутить особую атмосферу праздника Олимпиады.

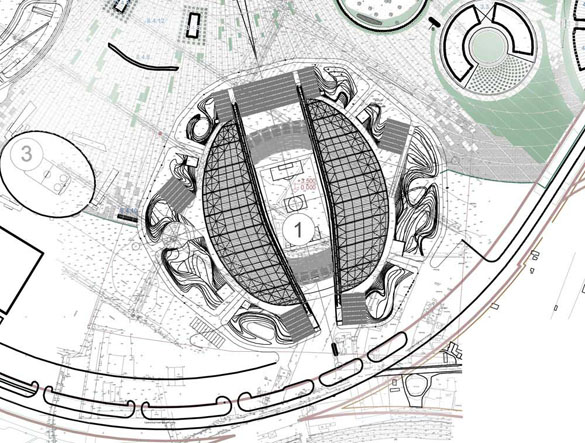

Генеральный план

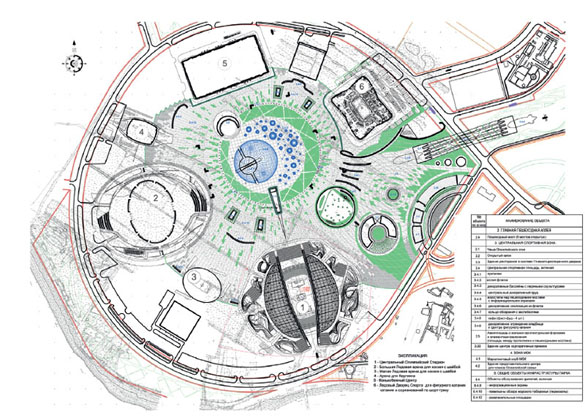

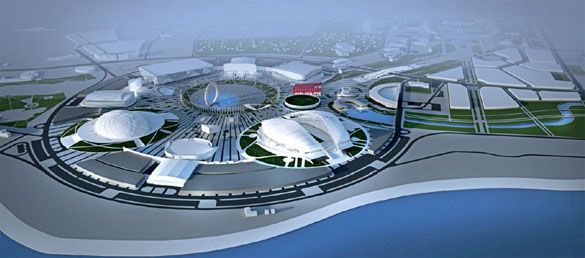

Местоположение участка. Центральный стадион будет возведен в Олимпийском парке на территории Имеретинской низменности. Участок удален от береговой черты Черного моря на 550 м. Минимальное расстояние до существующей жилой застройки — 380 м (к югу). В соответствии с СанПиН 2.2.1/2.1.1-1200-03 проектируемый стадион относится к объектам III класса с размером санитарно-защитной зоны 300 м. Ценные зеленые насаждения на участке отсутствуют.

Размещение объекта. Центральному стадиону отводится доминирующая роль в проведении церемоний Открытия и Закрытия XXII Зимних Олимпийских игр, церемоний награждения победителей и призеров.
Это предопределило основную планировочную идею при формировании главной композиционной оси Олимпийского парка. В основании оси размещается Центральный стадион, сориентированный на Олимпийский огонь и центральную площадь парка, вокруг которой формируется кольцо основных спортивных сооружений.
В соответствии с гидрологическими условиями участок вокруг здания подсыпается до абсолютной отметки +3,50. Таким образом формируется отметка благоустройства Олимпийского парка. За относительную отметку Центрального стадиона (±0,000, уровень чистого пола 1 этажа) принята абсолютная отметка +3,90.
Объем здания стадиона запроектирован расположенным на подиуме, окруженном искусственно насыпанным земляным холмом.

Освещение территории стадиона проектируется с устройством 30-метровых осветительных мачт, расположенных по периметру холма.
Объемно-пространственные и архитектурно-художественные решения
Близость участка строительства стадиона к Черному морю и Кавказским горам во многом определила выбор архитектурной концепции. Идея противопоставления гор и моря стала для архитекторов главным источником вдохновения.
Первоначальные эскизы были выполнены архитекторами компании Populous по результатам совещаний с главным архитектором ГК «Олимпстрой» О.А. Харченко.
Стадион состоит из четырех основных архитектурных элементов (набережная, подиум, верхние трибуны, навес над трибунами).

Набережная. Искусственно сформированная насыпь, символизирующая набережную, начинается на уровне благоустройства Олимпийского парка и плавно поднимается вверх, создавая каскад террас.
Набережная визуально скрывает два обслуживающих этажа, расположенных ниже уровня подиума, обеспечивая при этом естественное освещение служебных и вспомогательных помещений. В насыпи также скрыты некоторые технические помещения и вход VIP.
Насыпь пересекается четырьмя тоннелями, ведущими на арену из Олимпийского парка, основаниями двух арок покрытия и лестницами, ведущими к уровню подиума. В изогнутые лакуны набережной интегрированы две рампы для подъема и спуска маломобильных зрителей. Аналогичное решение применено к размещению четырех градирен.
Насыпь предполагается устроить из уплотненного гравия, песка, переработанного мусора и почвы с использованием специальных технологий.
Уклоны поверхности набережной не будут превышать 60-70 градусов. Для стабилизации насыпи и недопущения ее оползания планируется применение георешетки. Корни растительности, предусмотренной схемой озеленения, также будут стабилизировать поверхность насыпи.
В местах, где в грунте будут укрыты помещения, под поверхностью насыпи будут помещены большие блоки из полистирола высокой плотности для уменьшения нагрузки на бетонные перекрытия.
Подиум. В пространстве под подиумом проектируются два этажа обслуживания. Для доступа к зонам обслуживания под подиумом на уровне земли запроектирован внутренний кольцевой проезд, который будет использоваться также для проезда VVIP-гостей к отдельным вестибюлям, откуда запроектирован прямой доступ к апартаментам в центре западной трибуны.
Большие площади на уровне земли предназначены для стоянок автомобилей и автобусов.
Поверхность подиума на высоте примерно 9 м над уровнем Олимпийского парка — главная зона циркуляции зрителей, которые смогут попасть на этот уровень с помощью лестниц, расположенных по краю подиума. Для подъема и спуска маломобильных зрителей предусмотрены две круговые рампы, лифты в основных коммуникационных узлах, а также два подъемника в середине восточной трибуны.
В олимпийском режиме пространство подиума не будет разгорожено, для постолимпийского режима предусмотрено его разделение на две зоны — внешнюю и внутреннюю — с устройством ограждения с турникетами для проверки билетов и досмотра.
Из пространства главного вестибюля на уровне подиума зрители будут иметь доступ к местам на нижней трибуне, а также к фойе верхнего яруса трибун по проходящим вдоль фасадов одномаршевым лестницам.
Все общедоступные помещения на подиуме запроектированы как совокупность отдельных элементов, напоминающих парковые павильоны. Их внешний облик является простым и нейтральным, но архитекторы стремились к элегантной прорисовке деталей. Цветовая схема сокращена до минимума: белый цвет штукатурки стен, светло-серая окраска бетона. Павильоны должны послужить фоном для главной достопримечательности стадиона — навеса над трибунами.
Верхние трибуны. Третий архитектурный элемент включает верхние трибуны и все помещения над уровнем подиума.
Закрытые пространства проектируются только в зонах VIP, СМИ и аппаратных на 4 этаже западной трибуны. Открытые фойе защищены от дождя навесами.
Фойе на 5 и 6 этажах служат смотровыми площадками; на площадках предусмотрены буфеты.
Для обслуживания зоны VIP на уровне 2 этажа западной трибуны и на уровне подиума запроектированы два утепленных зала со зрительскими местами и прямым доступом на трибуны. Залы композиционно связаны двумя открытыми пространствами лестниц и эскалаторов.
VIP-ложи и апартаменты Президента проектируются на 4 этаже. Ложа Президента, расположенная в центре западной трибуны, имеет независимый доступ. Ложа проектируется со всеми необходимыми вспомогательными помещениями.
К северу и к югу от VIP-лож на 4 этаже западной трибуны проектируются помещения для СМИ, а также аппаратные, пункт наблюдения милиции и т.д. В зависимости от режима работы стадиона функции этих помещений могут изменяться.
На южной трибуне запроектирована площадка, где в олимпийском режиме может быть помещено главное информационное табло.

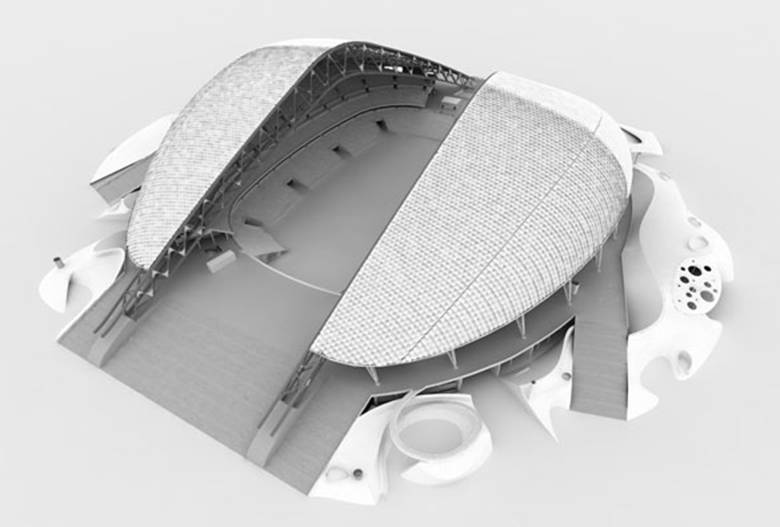

Навес над трибунами. Самым заметным архитектурным элементом является поликарбонатный навес, визуально объединяющий всю композицию. Навес состоит из двух частей, каждая из которых поддерживается аркой в форме бумеранга с длиной дуги около 280 м, и покрыт ячейками поликарбонатных плит (примерно 5000 ячеек).
Две части навеса покрывают западную и восточную трибуны, оставляя открытой центральную ось север-юг и формируя V-образный план, раскрывающийся на север — в сторону Олимпийского парка.

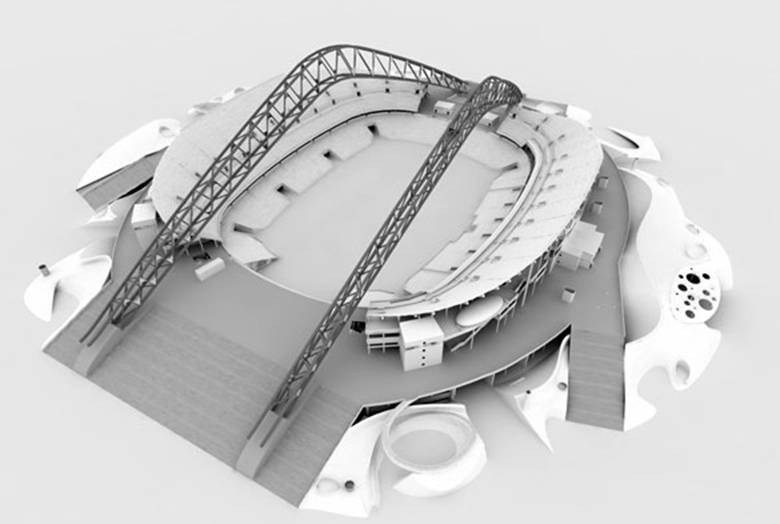

Стальные конструкции покрытия состоят из четырех структурных компонентов: основных арок, второстепенных поддерживающих ферм, третьестепенных ферм и подконструкций оболочки покрытия.

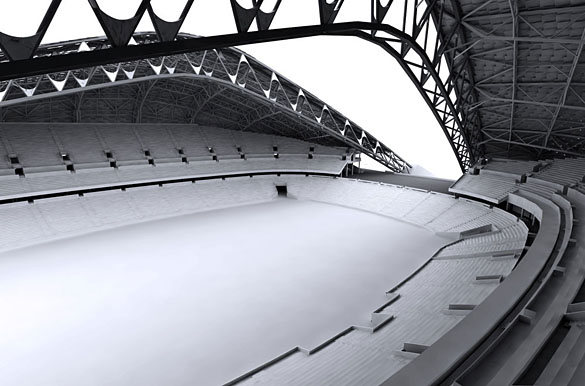

Каждый свод основных арок состоит из четырех стальных направляющих коробчатого сечения, связанных в фермы «шнуровкой» раскосов. Большеразмерные пластины, соединяющие раскосы, прорисовываются с циркульным вырезом. Внутри основных арок будут размещены вспомогательные площадки для осветительного оборудования и пиротехники.
Второстепенные фермы, расположенные перпендикулярно к основным аркам, построены из двух элементов: поддерживающих ферм и колонн рам. Второстепенные фермы поддерживают фермы главных арок и определяют раковинообразную форму покрытия. Они проектируются из стальных профилей коробчатого сечения. Рамные опоры, осуществляющие их поддержку, передают нагрузки вниз, на подиум.
Третьестепенные фермы, расположенные параллельно основным аркам и перпендикулярно к второстепенным фермам, несут поддерживающую структуру облицовки и обшивки покрытия.
Подконструкция облицовки навесов состоит из серии прогонов, расположенных перпендикулярно к главным аркам в полярной сетке, определяющей однонаправленные шаблоны оболочки.
Равновеликие панели оболочки проектируются с заполнением из поликарбоната — долговечного материала, используемого на многих, в том числе олимпийских, стадионах.
Степень прозрачности панелей постепенно меняется: от почти прозрачных над центральной частью стадиона к менее прозрачным по краям покрытия. Более прозрачные панели обеспечат поступление солнечных лучей, необходимых для роста газона на футбольном поле.
Герметичная гидроизоляция швов гарантирует водонепроницаемость оболочки здания. Металлическая обвязка панелей позволит скрыть гидроизоляцию и технические детали от глаз зрителей. Панели будут искриться на солнце в течение дня и благодаря освещению сиять ночью, делая Сочинский Олимпийский стадион мгновенно узнаваемым.
Автостоянки
На отметке ±0,000 в пространстве под подиумом предусмотрены парковочные места на 290 автомобилей; под западной трибуной — 50 мест для парковки автомобилей Правительства и VIP-посетителей; под северной и восточной трибунами — места для парковки соответственно 85 и 155 автомобилей организаторов соревнований, судей, а также машин для маломобильных граждан, милиции и служб обеспечения безопасности.
Машиноместа для зрителей на период Олимпийских игр предусмотрены за пределами Олимпийского парка и в состав данного проекта не входят. Открытые парковки для автомобилей зрителей в постолимпийский период предусмотрены на территории стадиона в южной его части, со стороны кольцевой автомагистрали Олимпийского парка.

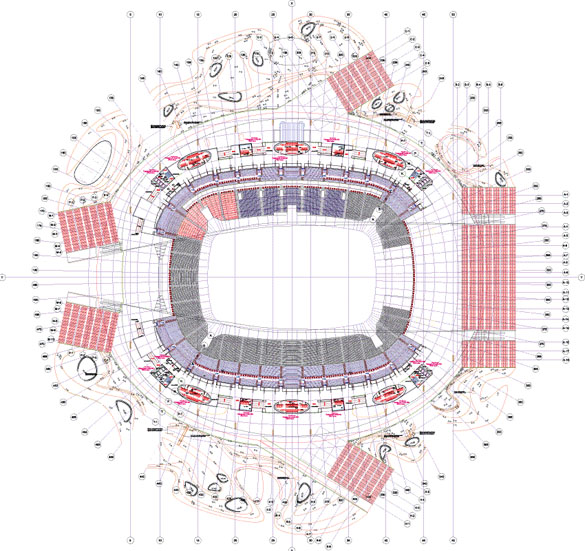

Архитектурно-планировочные решения
Стадион проектируется в виде овального в плане шестиэтажного сооружения высотой около 70 м, имеющего двухэтажный подиум с нижним ярусом трибун и многосветное разноуровневое пространство верхних трибун.

© issport.ru
Основой архитектурного замысла покрытия стадиона являются акцентированные арочные своды, асимметричные, с изгибом от центра и уклоном от вертикальной оси.
Функциональное зонирование
Подразделение здания на функциональные зоны варьирует в зависимости от режима эксплуатации (олимпийский, постолимпийский, режим Чемпионата мира по футболу).
Основные зоны: арена церемоний (в постолимпийском режиме — игровая арена, отвечающая стандартам FIFA), трибуны, помещения для спортсменов и устроителей, помещения для зрителей, VVIP (Президентская) зона, зона Олимпийской семьи (в постолимпийском режиме — VIP-зона), пресс-центр, административные, бытовые, инженерно-технологические, технические, хозяйственные и производственные помещения, помещения службы охраны порядка и безопасности стадиона.
Зонирование по этажам
В зависимости от режима эксплуатации здания проектными решениями предусматривается несколько различное расположение функциональных зон. Пример олимпийского режима дает представление об общих принципах зонирования помещений по уровням и этажам.
1 этаж (отм. ±0,000). Входные группы Президентской зоны и зоны Олимпийской семьи, включая вестибюли с гардеробами и санузлами, административные и подсобные помещения; помещения и зоны для проведения церемоний Открытия и Закрытия игр; телекоммуникационный центр; медпункт; пункт охраны порядка; помещения службы безопасности; главная кухня; вспомогательные помещения; парковочные места Президентской зоны; мастерские, склады, помещения для инженерного оборудования; проезды и проходы на арену.
2 этаж (отм. +5,400, +4,500). Фойе для зрителей зоны VIP с санузлами; санузлы для зрителей нижних трибун северного и южного секторов; помещения для инженерного оборудования; вспомогательные помещения.
3 этаж (отм. +9,000). Главный распределительный вестибюль зрителей трибун (включая маломобильных зрителей) с санузлами, буфетами, киосками; фойе для зрителей нижних трибун; фойе VIP-зоны с буфетами, санузлами.
4 этаж (отм. +13,050). Ложа Президентская; ложи Олимпийской семьи; помещения оперативного центра (телекоммуникационные, серверные); зона прессы; помещения для инженерного оборудования; технические и вспомогательные помещения.
5 этаж (отм. +17,100). Фойе для зрителей верхних трибун (включая маломобильных зрителей) с санузлами, буфетами; торговые точки; вспомогательные помещения.
6 этаж (отм. +21,450). Фойе для зрителей верхних трибун, санузлы; верхний ярус трибун.
Проектом предусмотрены специальные возможности для проведения церемоний Открытия и Закрытия Олимпийских и Паралимпийских игр; два варианта трансформации арены для церемоний награждения; размещение основных телекамер в соответствии с требованиями FIFA; возможное размещение дополнительных телекамер; на главных арках покрытия запроектированы два табло для соревнований по футболу.
Решения по обеспечению условий жизнедеятельности инвалидов и маломобильных групп населения, использованные в проекте, основаны на требованиях нормативных документов, действующих на территории Российской Федерации, проектных предложениях компании Populous и инженерно-конструкторского бюро Buro Happold.
Предусмотрены специальные мероприятия для уменьшения уровня шума и вибрации, позволяющие снизить их до показателей, соответствующих таковым в жилом городском квартале с движением автотранспорта.
Предусматривается разработка вечернего и праздничного освещения стадиона.
Конструктивные решения
Предлагаемые конструктивные решения базируются на проработках Buro Happold и учитывают требования нормативных документов, действующих на территории Российской Федерации.
Фундамент предлагается выполнить в виде железобетонной плиты для несущих конструкций трибун и подтрибунных пространств и арок покрытия над трибунами.
Конструктивная схема трибун и подтрибунной части здания — каркасная. Материал каркаса для нижнего уровня трибун и постоянных трибун верхнего яруса — монолитный железобетон. Каркас несет вертикальную и сейсмическую нагрузку, его основная функция — поддерживать трибуны и плиты вестибюля верхней чаши. Материал каркаса для сборно-разборных трибун верхнего уровня в западной и восточной частях стадиона — металлоконструкции, сборно-разборные железобетонные конструкции.
Ядра жесткости — монолитные железобетонные конструкции в форме лестнично-лифтовых блоков. Из монолитного железобетона проектируются дополнительные стены жесткости для сокращения восприятия боковой нагрузки ядрами жесткости и снижения эксцентриситета сейсмических нагрузок на отдельные элементы конструкции.
Арки покрытия, опирающиеся на железобетонные фундаменты, проектируются в стальных конструкциях.
Вертикальные нагрузки на кровельное покрытие передаются через систему крепления кровельного материала и обрешетку крыши на вспомогательные стропильные фермы, которые, в свою очередь, опираются на полуарки, ведущие к цоколю. Торцевой край вспомогательных ферм поддерживается основными арками, передающими нагрузку на опоры. Боковые нагрузки на покрытие передаются через основные арки, несущие осевую нагрузку, а также на вспомогательные подпирающие фермы к основанию фундамента. Для усиления малых осей основных арочных ферм между точками поперечного закрепления предусмотрены стягивающие элементы.
Мероприятия по обеспечению безопасности сооружения от прогрессирующего разрушения разработаны в соответствии со Специальными техническими условиями.
Вертикальные нагрузки от трибун стадиона и подиума передаются на плиты перекрытий и трибуны, распределяются на основной каркас, далее на фундамент.
Боковые нагрузки от чаши стадиона и подиума воспринимаются ядрами жесткости и поперечными стенами через каркас и плиты перекрытий, выступающие в качестве диафрагм.
Для защиты подземных конструкций здания от подтопления грунтовыми водами по всему периметру сооружения предусмотрен кольцевой дренаж со сбором и отводом дренажных вод в систему ливневой канализации.
Наружная и внутренняя отделка
Для наружной облицовки фасадов предполагается использование высококачественной штукатурки и окраски, применение современных композитных материалов. Для бетонных поверхностей запроектирована высококачественная окраска.

• Витражи — стеклопакеты в металлических переплетах.
• Ветрозащитные экраны — триплекс в металлическом каркасе.
• Цоколь — гранит, керамогранит. Ступени — гранит, бетонная плитка.
• Металлоконструкции — защитная окраска. Ограждения — нержавеющая сталь.
• Покрытие над трибунами — светопропускающее по металлическому каркасу.
• Полы наружные — полимерные наливные с наполнением кварцевым песком по стяжке, плитка.
• Сиденья трибун — откидные негорючие.
• Стены внутренние — штукатурка, окраска, ламинированные панели из древесного шпона.
• Отделка в закрытых помещениях: стены — высококачественная окраска, керамическая плитка (во влажных помещениях); полы — полимерные наливные, керамические, керамогранит; подвесные потолки — плиточного типа, металлическая рейка.
• В VIP-зонах отделка в соответствии с проектом интерьеров; полы — дерево, натуральный камень или керамогранит;
• подвесные потолки с встроенным освещением и искусственной вентиляцией.

«Архитектура Сочи»
по материалам: mniip.ru, archjournal.ru
